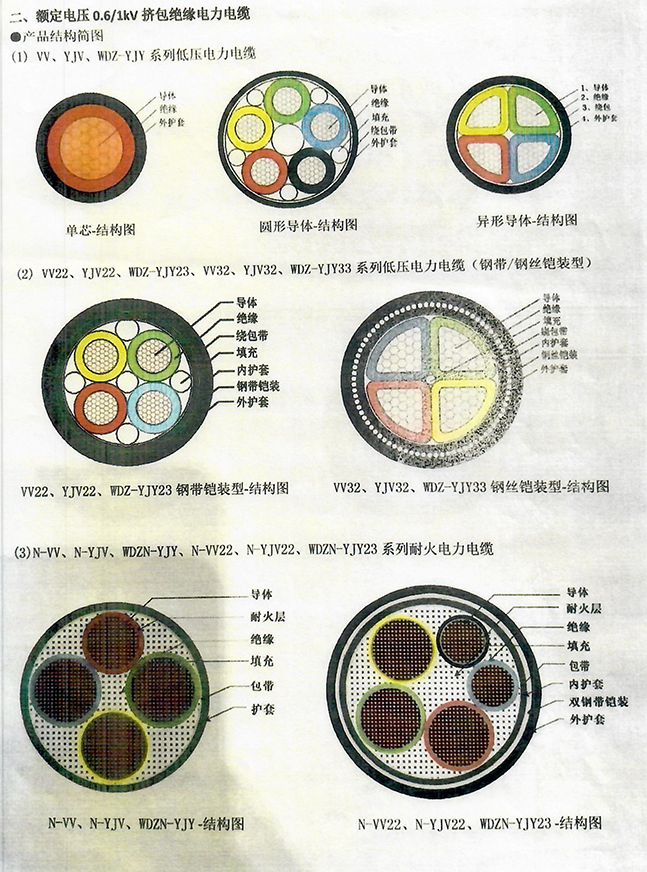

額定電壓0.6/1kv 擠包絕緣電力電纜結構圖
一、用途
額定電壓0.6/1kV聚氯乙烯絕緣電力電纜適用于1kV及以下電力系統中，可用于輸電系統和配電系統，作電力的載體。
阻燃型電力電纜除具有普通塑力纜的特性外，還具有不易著火或著火后延燃僅局限在一定的范圍內的特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
鋁合金帶聯鎖鎧裝電纜：散熱性好，柔韌性好，易彎曲，容易剝離，便于安裝，拱形鎧裝分散側壓性能優越，鎧裝內部光滑不會損傷絕緣，阻燃性能好，比普通鋼帶鎧裝電纜重量更輕，另外鋁合金帶本身是非磁性材料，電纜在運行過程中不會產生渦流。
二、使用特性
1、交流額定電壓（U0/U）：0.6/1kV。
2、聚氯乙烯絕緣最高工作溫度不超過70℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜允許彎曲半徑見表1的規定：
表1 電纜允許彎曲半徑
三、使用特性
1、交流額定電壓（U0/U）：0.6/1kV。
2、聚氯乙烯絕緣最高工作溫度不超過70℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
四、代號名稱和含義
表2 代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR NH | 阻燃：分A、B、C級 耐火：分A、B級（不適用鋁導體） |
導體 | T L | 銅（省略） 鋁 |
絕緣材料 | V | 聚氯乙烯（PVC） |
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
屏蔽材料 | P P1 | 銅絲編織屏蔽 鍍錫銅絲編織屏蔽 |
外護層 （鎧裝及護套） | 22 32 42 62 72 92 LS LS02 | 雙鋼帶鎧裝聚氯乙烯護套 細鋼絲纏繞鎧裝聚氯乙烯護套 粗鋼絲纏繞鎧裝聚氯乙烯護套 雙非磁性金屬帶鎧裝聚氯乙烯護套 非磁性金屬絲鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 鋁合金帶聯鎖鎧裝無護套 鋁合金帶聯鎖鎧裝聚氯乙烯護套 |
注：1）非磁性金屬帶包括不銹鋼帶、鋁或鋁合金帶等。若訂貨合同中未注明，則采用何種非磁性金屬帶由制造方確定。 2）非磁性金屬絲包括不銹鋼絲、銅絲或鍍錫銅絲、銅合金絲或鍍錫銅合金絲、鋁或鋁合金絲等。若訂貨合同中未注明，則采用何種非磁性金屬絲由制造方確定。 3）用于交流回路的單芯電纜鎧裝采用某種特殊結構，電纜載流量仍將大為降低，應慎重選用。 | ||
五、產品型號名稱
表3產品型號名稱
型號 | 名 稱 | |
銅芯 | 鋁芯 | |
VV | VLV | 銅/鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VV22 | VLV22 | 銅/鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV32 | VLV32 | 銅/鋁芯聚氯乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套電力電纜 |
VV42 | VLV42 | 銅/鋁芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
VV62 | VLV62 | 銅/鋁芯聚氯乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV72 | VLV72 | 銅/鋁芯聚氯乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套電力電纜 |
VV92 | VLV92 | 銅/鋁芯聚氯乙烯絕緣鋼絲編織鎧裝聚氯乙烯護套電力電纜 |
VVLS | VLVLS | 銅/鋁芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝無護套電力電纜 |
VVLS02 | VLVLS02 | 銅/鋁芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 |
ZR-VV | ZR-VLV | 銅/鋁芯聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜 |
ZR-VV22 | ZR-VLV22 | 銅/鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-VV32 | ZR-VLV32 | 銅/鋁芯聚氯乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-VV42 | ZR-VLV42 | 銅/鋁芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-VV62 | ZR-VLV62 | 銅/鋁芯聚氯乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-VV72 | ZR-VLV72 | 銅/鋁芯聚氯乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-VV92 | ZR-VLV92 | 銅/鋁芯聚氯乙烯絕緣鋼絲編織鎧裝聚氯乙烯護套電力電纜 |
ZR-VVLS | ZR-VLVLS | 銅/鋁芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝無護套阻燃電力電纜 |
ZR-VVLS02 | ZR-VLVLS02 | 銅/鋁芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套阻燃電力電纜 |
NH-VV | —— | 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜 |
NH-VV22 | —— | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV32 | —— | 銅芯聚氯乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV42 | —— | 銅芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV62 | —— | 銅芯聚氯乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV72 | —— | 銅芯聚氯乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV92 | —— | 銅芯聚氯乙烯絕緣鋼絲編織鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VVLS | —— | 銅芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝無護套耐火電力電纜 |
NH-VVLS02 | —— | 銅芯聚氯乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套耐火電力電纜 |
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類； 2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類。 3、單芯電纜不允許敷設在磁性管道中。 4、對于其他一些常用型號按表2的規定進行表示。 | ||
六、電纜規格
1、電纜規格見表4規定。
表4 電纜規格
芯數 | 導體截面/mm2 |
1 | 1.5～800 |
2 | 1.5～185 |
3 | 1.5～400 |
4 | 1.5～400 |
3+1 | 2.5～400 |
5 | 1.5～400 |
3+2，4+1 | 2.5～400 |
2、多芯電纜中性線和保護線導體標稱截面積見表5規定。
表5多芯電纜中性線和保護線導體標稱截面積
主絕緣線芯導體標稱截面積/mm2 | 中性線和保護線較小導體標稱截面積/mm2 | 主絕緣線芯導體標稱截面積/mm2 | 中性線和保護線較小導體標稱截面積/mm2 |
4 6 10 16 25 35 50 70 | 2.5 4 6 10 16 16 25 35 | 95 120 150 185 240 300 400 - | 50 70 70 95 120 150 185 - |
七、絕緣線芯識別
絕緣線芯識別方式采用：色帶、顏色、數字等，絕緣線芯識別符合GB/T6995-2008電線電纜識別標志方法的規定。
